PCF관(철판매입파형관)은 고강도하수관으로 관의 5%변형에 대한 외압강도는 KS F 4403에 규정한 원심력철근콘크리트관의 균열하중과 동일합니다.
PCF관은 관벽내부에 특수수지로 강력코팅된 강판이 매입되어 PE관의 단점인 외압강도를 월등히 향산시킨 고강도하수관으로서, 중량이 가벼워 시공성이 좋으며 관의 내. 외벽은 내식성과 내마모성 이 우수한 고밀도 폴리에틸렌으로 구성되어 수명이 반영구적인 획기적인 하. 배수관입니다
(조달청 단가계약, 상품명 : 폴리에틸렌골관) 외압을 많이 받는 장소에 사용
1. 시가지 도로양측 우수, 하수 및 오수관
2. 아파트, 주택단지 우수, 하수 및 오수관
3. 운동장, 골프장, 광장 등의 배수관
4. 도로지하 종. 횡단 배수관
5. 임도시설용 종. 횡단 배수관
6. 농업용수 송배수관
7. 폐수 및 하수종말처리장 차집관
8. 폐기물 및 쓰레기매립장 배수관
(1) 화학적 안전성 HDPE는 각종 수지중 내약품성(산, 알카리 등)이 우수하여, 옷, 폐수 및 오염된 생활하수 등으로 부터 해조류나, 박테리아 등의 세균류가 번식되지 않으며 토양중에 존재하는 각 종 부식성 물질에 의해 부식이 되지 않는다.

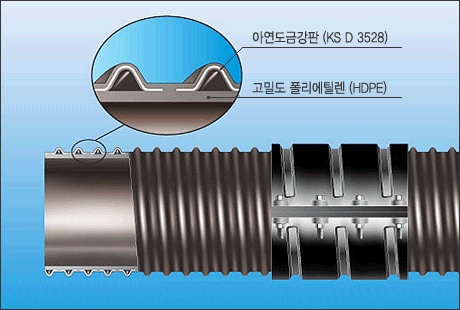

(2) 외압강도가 우수하다. 종래 HDPE관의 단점인 외압 강도를 증대시키기 위하여 PCF관의 단면구조를 凹,凸 형상으로 제조하여 골(凹)부분의 중간 일부를 제외하고는 일체로 연결된 강판을 요철부 분에 하향 개방되게 고르게 매입시켜 외압강도를 증대시킴으로서, PCF관의 외압하중은 KSF-4403에 규정한 철근콘크리트관의 균열하중과 동등이상의 외압 강도를 유지한다.
(3) 유동성 배수능력 관의 내면이 평활하고 관의 재질이 매끄러워 조도계수가 작으므로 타종관의 동일한 구경 에 비해 배수능력이 크며 유체의 흐름이 원활하여 퇴적물의 발생이 비교적 적어 관경의 축소를 방지 할 수 있다.(조도계수 0.010~0.011)
(4) 내마모성 및 내후성 PCF관은 내. 외벽이 고밀도폴리에틸렌 재질로 구성되어 타종관에 비하여 내마모성이 우 수함. (마모체적 비율로 콘크리트의 약 1/96, 경질염화비닐의 1/5~7 정도임) 제품의 직사광선 노출에 의한 노화방지를 위하여 노화방지제와 내후성을 효과적으로 높 일수 있는 Carbon black이 2~3% 첨가된 원료를 사용하여 관을 생산하기 때문에 직사 광선에 장시간 노출되더라도 첨가제가 자외선을 흡수하여 관의 물성에는 영향을 거의 받 지 않는다.
(5) 관의 탄력성 PCF관의 외면의 凹,凸부위에 강판의 매입으로 관체의 탄성을 크게 증가시켰으며 특수공 법에 의한 역학적 처리와 PE와 강판의 상호부합작용으로 외부충격으로 부터 깨어지거나 균열이 발생되지 않는다.
(6) 사용온도 PCF관의 사용상 온도 조건은 매설토양 유체의 물질, 종류 등에 따라 다르나 일반적인 사용온도는 -50℃ ~ 70℃(최대온도 -70℃ ~ 80℃정도)이며, 열가소성 합성수지 재질은 온도가 상승하면 강도와 강성이 다소 떨어진 유연성은 증가 되고 온도가 낮아지면 반대 형상이 됩니다. 따라서 이러한 현상이 사용시 고려되어야 하나 PCF관은 강판의 매입으로 해소 시켰으며 또한 국내 및 온대성 기후 조건에는 크게 변동이 없으므로 무시하여도 됩 니다.
(7) 관의 연결부가 이탈되지 않는다. 종래 우리나라의 하수관로는 오수가 연결부분에서 다소의 누수가 문제가 된것이 아니고 관의 연결부가 빠지거나 이탈되어 오수가 처리장까지 가기전에 지중에 흘러가 토양을 오 염시키거나 우수기에 이탈된 곳으로 우수가 오수관으로 유입되어 처리비용을 증가시키는 중대결함이 있었습니다. PCF관은 양관이凹,凸 형상의 큰나사로서 나선식 수밀소켓트를 볼트, 너트로 연결하여 절 대 이탈되지 않으며 수밀소켓트의 사용으로 연결부가 더욱 견고히 밀착되고 누수가 없는 완전한 관로가 됩니다.
(8) 부등침하에 잘 적응된다. 양관이 서로 나사식으로 연결되어 있는 이치로 하중이 관의 상부에 강하게 작용할 때 관 과 관이 서로 당겨주나 연결부가 빠지지 않고 나선상의凹,凸 구조가 관의 외벽면에 연속 되어 있고 약간의 연성인 관재질과 PE속에 매입되어 있는 강판 등의 작용으로 관체의 특 성이 부합 작용을 하므로 다소의 부등침하에도 잘 적응되므로 기초공사 없이도 시공할 수 있어 공비 절감에 효과적이다
(조달청 단가계약, 상품명 : 폴리에틸렌골관) 외압을 많이 받는 장소에 사용
1. 시가지 도로양측 우수, 하수 및 오수관
2. 아파트, 주택단지 우수, 하수 및 오수관
3. 운동장, 골프장, 광장 등의 배수관
4. 도로지하 종. 횡단 배수관
5. 임도시설용 종. 횡단 배수관
6. 농업용수 송배수관
7. 폐수 및 하수종말처리장 차집관
8. 폐기물 및 쓰레기매립장 배수관
(1) 화학적 안전성 HDPE는 각종 수지중 내약품성(산, 알카리 등)이 우수하여, 옷, 폐수 및 오염된 생활하수 등으로 부터 해조류나, 박테리아 등의 세균류가 번식되지 않으며 토양중에 존재하는 각 종 부식성 물질에 의해 부식이 되지 않는다.
(2) 외압강도가 우수하다. 종래 HDPE관의 단점인 외압 강도를 증대시키기 위하여 PCF관의 단면구조를 凹,凸 형상으로 제조하여 골(凹)부분의 중간 일부를 제외하고는 일체로 연결된 강판을 요철부 분에 하향 개방되게 고르게 매입시켜 외압강도를 증대시킴으로서, PCF관의 외압하중은 KSF-4403에 규정한 철근콘크리트관의 균열하중과 동등이상의 외압 강도를 유지한다.
(3) 유동성 배수능력 관의 내면이 평활하고 관의 재질이 매끄러워 조도계수가 작으므로 타종관의 동일한 구경 에 비해 배수능력이 크며 유체의 흐름이 원활하여 퇴적물의 발생이 비교적 적어 관경의 축소를 방지 할 수 있다.(조도계수 0.010~0.011)
(4) 내마모성 및 내후성 PCF관은 내. 외벽이 고밀도폴리에틸렌 재질로 구성되어 타종관에 비하여 내마모성이 우 수함. (마모체적 비율로 콘크리트의 약 1/96, 경질염화비닐의 1/5~7 정도임) 제품의 직사광선 노출에 의한 노화방지를 위하여 노화방지제와 내후성을 효과적으로 높 일수 있는 Carbon black이 2~3% 첨가된 원료를 사용하여 관을 생산하기 때문에 직사 광선에 장시간 노출되더라도 첨가제가 자외선을 흡수하여 관의 물성에는 영향을 거의 받 지 않는다.
(5) 관의 탄력성 PCF관의 외면의 凹,凸부위에 강판의 매입으로 관체의 탄성을 크게 증가시켰으며 특수공 법에 의한 역학적 처리와 PE와 강판의 상호부합작용으로 외부충격으로 부터 깨어지거나 균열이 발생되지 않는다.
(6) 사용온도 PCF관의 사용상 온도 조건은 매설토양 유체의 물질, 종류 등에 따라 다르나 일반적인 사용온도는 -50℃ ~ 70℃(최대온도 -70℃ ~ 80℃정도)이며, 열가소성 합성수지 재질은 온도가 상승하면 강도와 강성이 다소 떨어진 유연성은 증가 되고 온도가 낮아지면 반대 형상이 됩니다. 따라서 이러한 현상이 사용시 고려되어야 하나 PCF관은 강판의 매입으로 해소 시켰으며 또한 국내 및 온대성 기후 조건에는 크게 변동이 없으므로 무시하여도 됩 니다.
(7) 관의 연결부가 이탈되지 않는다. 종래 우리나라의 하수관로는 오수가 연결부분에서 다소의 누수가 문제가 된것이 아니고 관의 연결부가 빠지거나 이탈되어 오수가 처리장까지 가기전에 지중에 흘러가 토양을 오 염시키거나 우수기에 이탈된 곳으로 우수가 오수관으로 유입되어 처리비용을 증가시키는 중대결함이 있었습니다. PCF관은 양관이凹,凸 형상의 큰나사로서 나선식 수밀소켓트를 볼트, 너트로 연결하여 절 대 이탈되지 않으며 수밀소켓트의 사용으로 연결부가 더욱 견고히 밀착되고 누수가 없는 완전한 관로가 됩니다.
(8) 부등침하에 잘 적응된다. 양관이 서로 나사식으로 연결되어 있는 이치로 하중이 관의 상부에 강하게 작용할 때 관 과 관이 서로 당겨주나 연결부가 빠지지 않고 나선상의凹,凸 구조가 관의 외벽면에 연속 되어 있고 약간의 연성인 관재질과 PE속에 매입되어 있는 강판 등의 작용으로 관체의 특 성이 부합 작용을 하므로 다소의 부등침하에도 잘 적응되므로 기초공사 없이도 시공할 수 있어 공비 절감에 효과적이다.
규격(mm)
내경 (mm)
외경 (mm)
허용외압 (ton/m)
5%압축하중 및 강도
참고중량 (kg/m)
하중(kgf/m)
강도(kgf/㎠)
150
150±3
173±3
3.42
1,520
20.3
3.1
200
200±30
227±3
3.92
1,520
15.2
4.0
250
250±3
277±3
4.65
1,700
13.6
6.0
300
300±3
332±3
5.30
1,810
12.1
7.6
350
350±3
390±3
6.06
2,020
11.5
9.7
400
400±4
440±4
6.85
2,240
11.2
12.0
450
450±4
497±4
7.59
2,430
10.8
13.8
500
500±5
548±5
8.31
2,600
10.4
17.8
600
600±5
660±5
9.83
3,020
10.0
24.4
700
700±6
760±6
11.20
3,300
9.4
31.4
800
800±7
878±7
12.60
3,620
9.0
40.4
900
900±7
979±7
14.01
3,900
8.7
51.8
1000
1000±10
1080±10
15.38
4,200
8.4
66.0
1100
1100±10
1200±10
16.65
4,400
8.0
83.3
1200
1200±10
1300±10
17.94
4,600
7.7
90.8
본당길이 : 150~1000=4m, 6m, 1100~1200=4m (수요자의 요구에 따라 생산길이 조정이 가능함)
접합 및 부설품셈(4M 개소당) / 건설표준품셈 제 19장 관접합 및 부설 참조(675P)
규격(mm)
관접합 및 부설
관절단
비고
배관공
특별인부
보통인부
크레인
보통인부
150
0.035
0.035
-
-
0.008
200
0.040
0.040
-
-
0.011
250
0.042
0.042
-
-
0.014
300
0.060
0.060
-
-
0.017
350
0.075
0.075
0.070
-
0.020
400
0.100
0.100
0.080
-
0.022
450
0.112
0.112
0.080
-
0.025
500
0.124
0.124
0.100
-
0.028
600
0.120
0.120
0.060
0.154
0.034
700
0.150
0.142
0.070
0.203
0.041
800
0.178
0.168
0.080
0.251
0.046
900
0.210
0.197
0.090
0.266
0.052
1000
0.247
0.225
0.110
0.282
0.058
1100
0.284
0.248
0.124
0.304
0.66
1200
0.314
0.271
0.135
0.326
0.72
관접합 및 부설품은 소운반이 포함되어 있으며, 관로의 터파기, 되메우기, 잔토처리 및 물푸기등은 별도로 계산한다. 관절단품의 기구손료는 별도 계상한다. 관절단품은 현장여건에 따라 20%범위 내에서 중감 할 수 있다. 지수단관의 길이는 1m이하 이며, 단가는 본관의 단가와 동일하다
